Heizkostenerfassungsgeräte nach dem Verdunsterprinzip und elektronische Heizkostenverteiler werden derzeit in großen Mengen gegen Funk-Heizkostenverteiler ausgetauscht. Diese senden jedoch meistens rund um die Uhr. Der Beitrag beschäftigt sich mit Funk-Heizkostenverteilern von TECHEM.
Erfassung der Strahlungsdichten und Sendehäufigkeit des Funk-Heizverbrauchserfassungsgerätes am Heizkörper
Messungen am 20.01.2014 in Spittal / Drau
Eingesetzte Geräte: HF-Spektrumanalysator FSL 6 von Rohde & Schwarz und Bikonische Antenne SBA 9113 B von Schwarzbeck
Mittenfrequenz: 868,92 MHz
Deutlich erkennbar sind die Peak bis über 90 dB Mikrovolt, die von dem untersuchten Heizkostenerfassungsgerät ausgehen. Weitere Peak zwischen 50 und 70 dBµV werden durch die in den anderen
Wohnungen installierten Funkheizkostenerfassungsgeräte verursacht.
Bildbreite entspricht 700 sec; der Abstand zwischen Sender und Antenne beträgt 20 cm (#020)

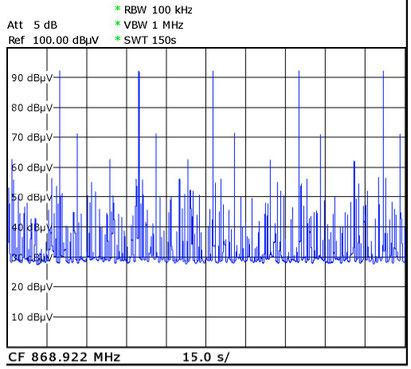

Durch die höhere Zeitauflösung von 150 statt 700 Sekunden werden die zahlreichen anderen Funksignale der benachbarten Heizkostenerfassungsgeräte besser erkennbar. Die Intervalle des primär
vermessenen Erfassungsgerätes / Senders betrugen ca. 34 Sekunden.
Bildbreite entspricht 150 sec; der Abstand zwischen Sender und Antenne beträgt 20 cm (#021)
Die maximalen Pegel der Strahlungsdichten liegen bei 80 dBµV, was 240 µW/m² (315 mV/m) entspricht.
Die Bildbreite entspricht 100 sec; der Abstand zwischen Sender und Antenne beträgt 120 cm (#022)
Die Signaldauer entspricht etwa 10 ms.
Die Bildbreite entspricht 500 msec; der Abstand zwischen Sender und Antenne beträgt 120
cm (#009)
Artikel zum Download als pdf
